Станок 2СТ20 для 2-й стадии сборки покрышки 20 дюймов

Назад

Станок 2СТ20 предназначен для второй стадии сборки грузовых радиальных покрышек с металлокордным брекером и многослойным текстильным каркасом с посадочным диаметром 20’’

Описание

Станок с питателем брекера, питателем протектора и оснасткой для 2-й стадии сборки радиальной покрышки размером 20 дюймов с 8-слойным брекером диафрагменным и бездиафрагменным способом.

Предусмотрена возможность сборки других размеров шин с посадочным диаметром 19-22 дюйма (с использованием дополнительно заказываемых комплектов сменных узлов)

Комплект оборудования состоит из:
  1. Станка окончательной сборки
  2. Станка сборки брекерного браслета
  3. Питателя брекера
  4. Переносчика брекерного браслета
  5. Питателя протектора
  6. Трансфера
  7. Пневморазводки
  8. Электроразводки
  9. Рамы фундаментной
Особенности станка для 2-й стадии сборки радиальной покрышки 20 дюймов:
- движение формующего барабана вдоль всей линии питателей брекера;
- точное позиционирование по каждой оси питателя с помощью сервопривода.

Особенности работы:
  • Оператор последовательно перемещает станок сборки брекерного браслета вдоль всей линии питателей брекера и производит сборку брекерного кольца.
  • После сборки брекерного браслета автоматический переносчик брекерного браслета снимает его с барабана брекерного станка и устанавливает по оси станка окончательной сборки, на барабане которого закреплен каркас покрышки, собранной на станке 1-й стадии сборки каркаса шины.
  • При формовании каркаса на барабане 2-й стадии производится его соединение с брекерным браслетом, зафиксированном в переносчике станка.
  • После формования каркаса с браслетом переносчик разжимается, расфиксирует браслет и возвращается в исходное положение.
  • Далее оператор с помощью автоматического прикатчика производит операцию прикатки брекерного браслета к формованному каркасу.
  • За наложением с питателя протектора происходит его автоматическая прикатка.
  • Далее собранную покрышку оператор с помощью трансфера снимает с формующего барабана станка 2-й стадии. Собранная покрышка готова к вулканизации.
Данное изделие можно изготовить по ТЗ заказчика, учитывая его заданные параметры и особенности.

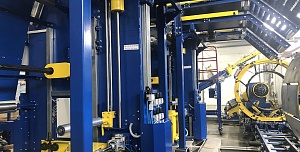

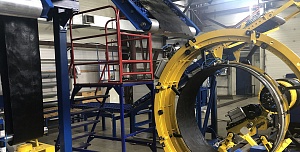

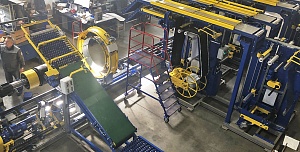

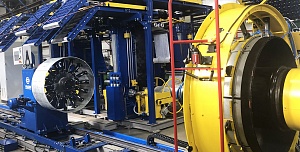

Фото
