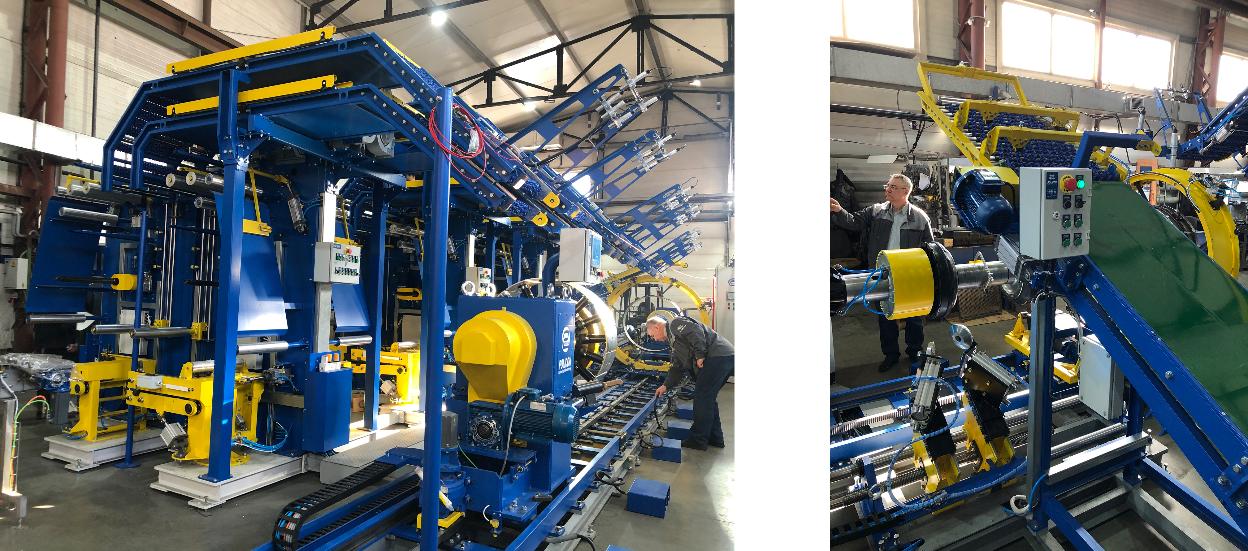

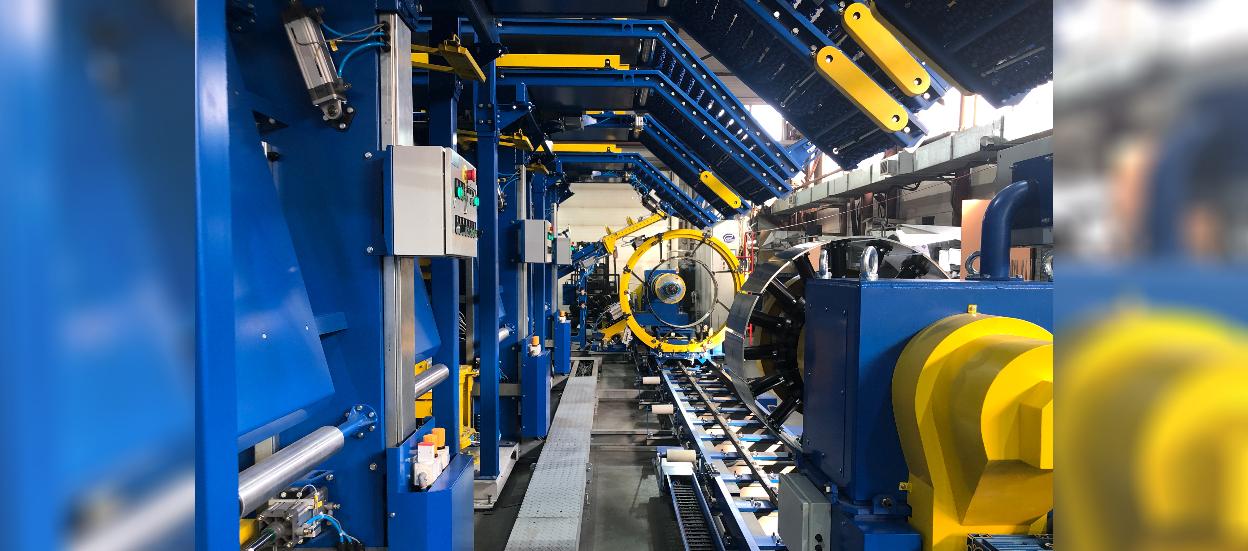

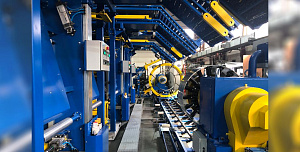

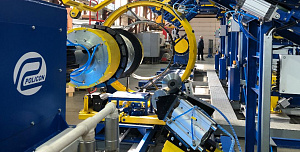

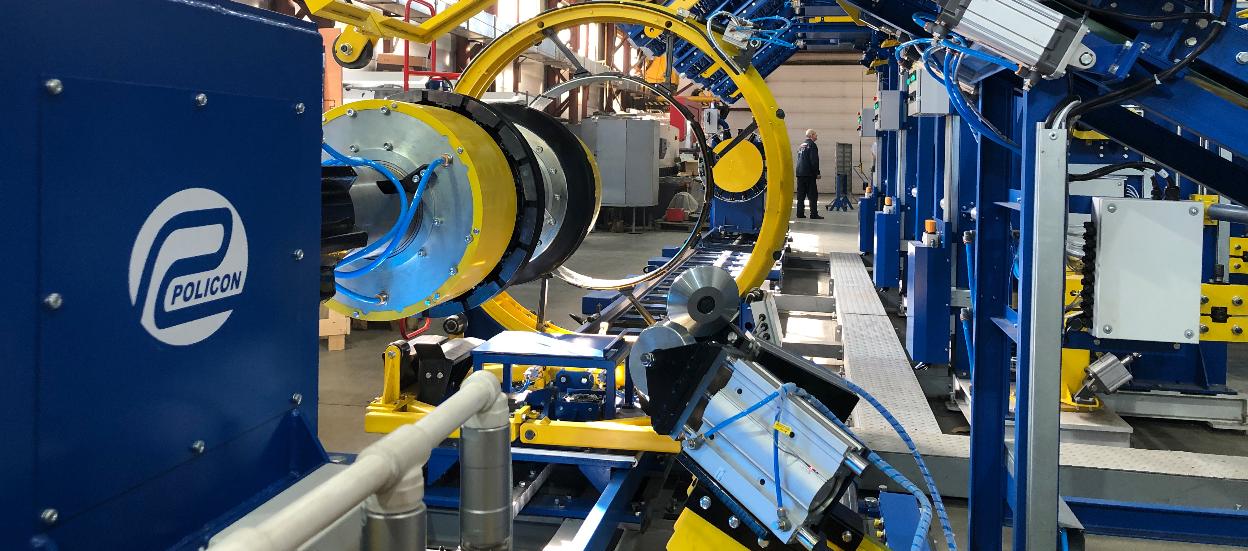

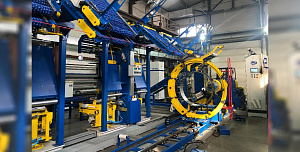

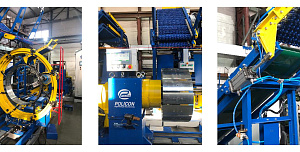

Станок 2СТ19 с питателем брекера, питателем протектора и оснасткой для сборки авиационной шины самолёта ТУ-214 1070х390R480 мод. 4А
Описание
Станок с питателем брекера, питателем протектора и оснасткой для 2-ой стадии сборки авиационной шины самолёта ТУ-214 предназначен для 2-ой стадии сборки авиационной радиальной шины размером 1070х390R480 мод.4А (19"), с питателем брекера и питателем протектора.
Предусмотрена возможность сборки других размеров шин с посадочным диаметром 19-22" (с использованием дополнительно заказываемых комплектов сменных узлов).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
- Размер собираемых шин...19" (1070х390R480)
- Производительность, шт./ч...не менее 4-8
- Способ формирования...Бездиафрагменый
- Посадочный диаметр формирующего барабана:
- Режим управления при наладке...Ручной
- Количество слоёв брекера в питателе брекера, шт...10
- Размеры протектора, подаваемого с питателя:
- Норма обслуживания на станке:
Особенности станка для 2-й стадии сборки радиальной покрышки 19 дюймов:
Особенности работы:
Предусмотрена возможность сборки других размеров шин с посадочным диаметром 19-22" (с использованием дополнительно заказываемых комплектов сменных узлов).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
- Размер собираемых шин...19" (1070х390R480)
- Производительность, шт./ч...не менее 4-8
- Способ формирования...Бездиафрагменый

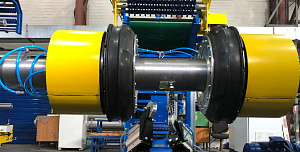

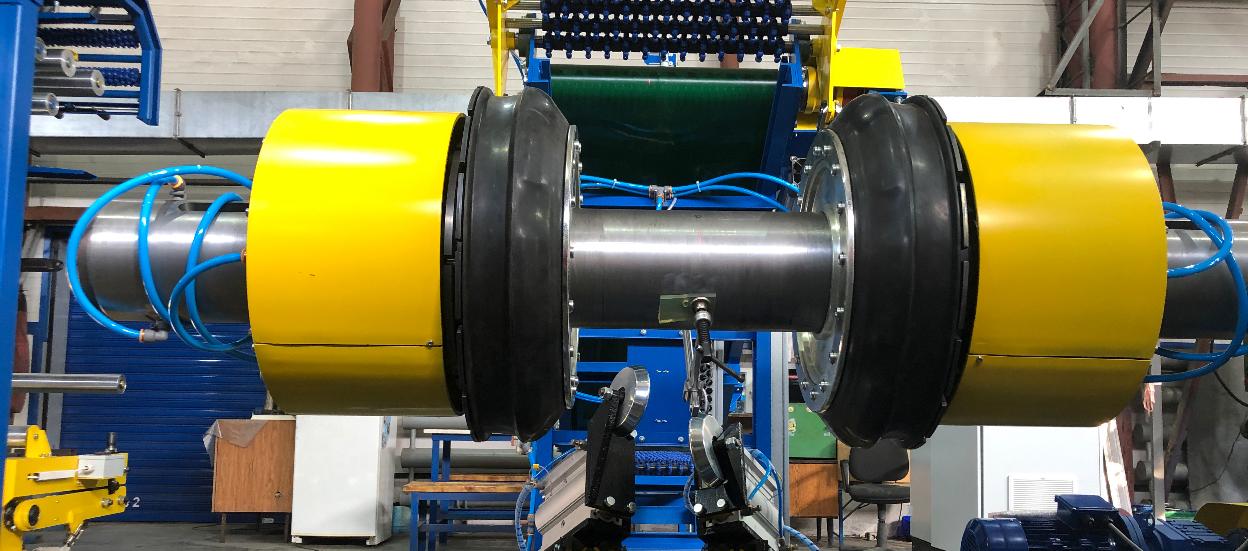

- Посадочный диаметр формирующего барабана:
- сжатых, мм...не более 450
- разжатых, мм...485
- Режим управления при наладке...Ручной
- Количество слоёв брекера в питателе брекера, шт...10
- Размеры протектора, подаваемого с питателя:
- длина, мм...max 3 500
- ширина, мм...max 430
- Норма обслуживания на станке:
- сборщик, чел...2
- помощник сборщика, чел...2
Особенности станка для 2-й стадии сборки радиальной покрышки 19 дюймов:

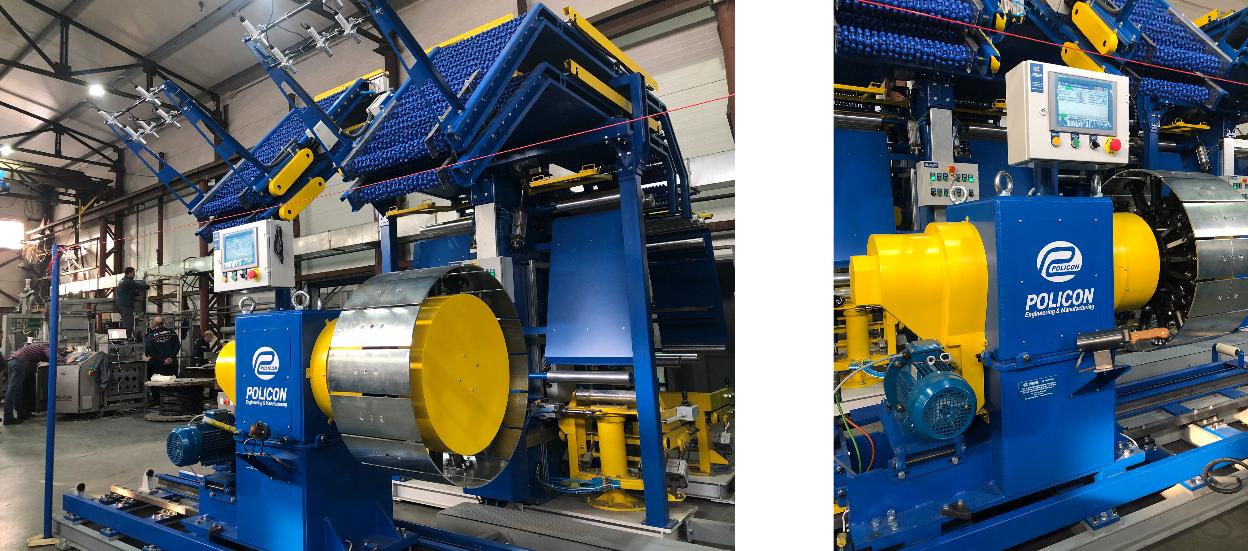

- движение формующего барабана вдоль всей линии питателей брекера;
- точное позиционирование по каждой оси питателя с помощью сервопривода.
Особенности работы:

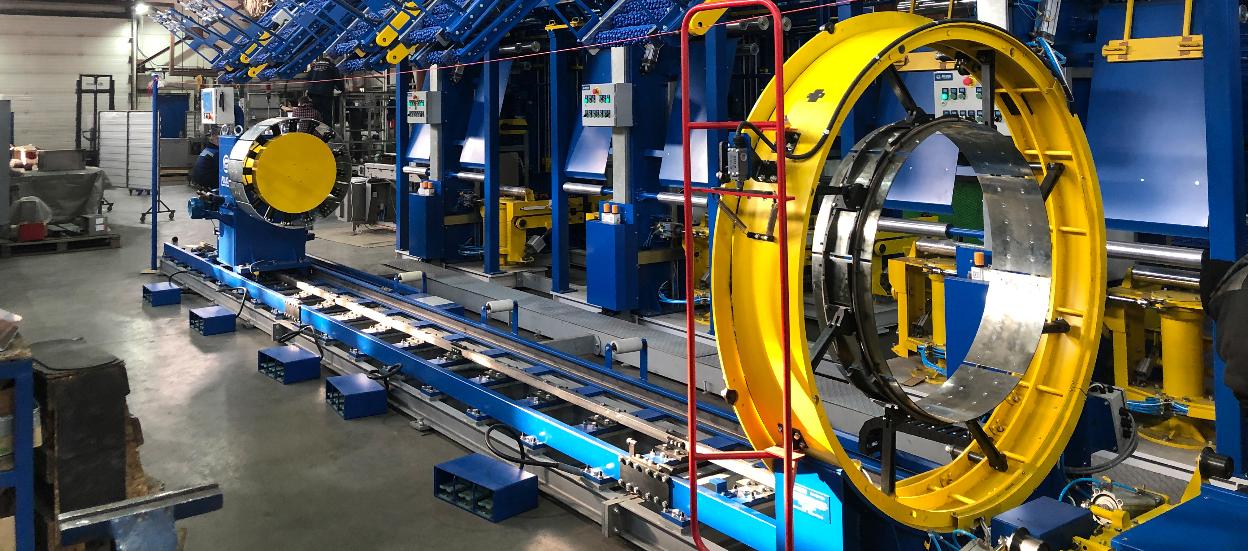

- Оператор последовательно перемещает станок сборки брекерного браслета вдоль всей линии питателей брекера и производит сборку брекерного кольца.

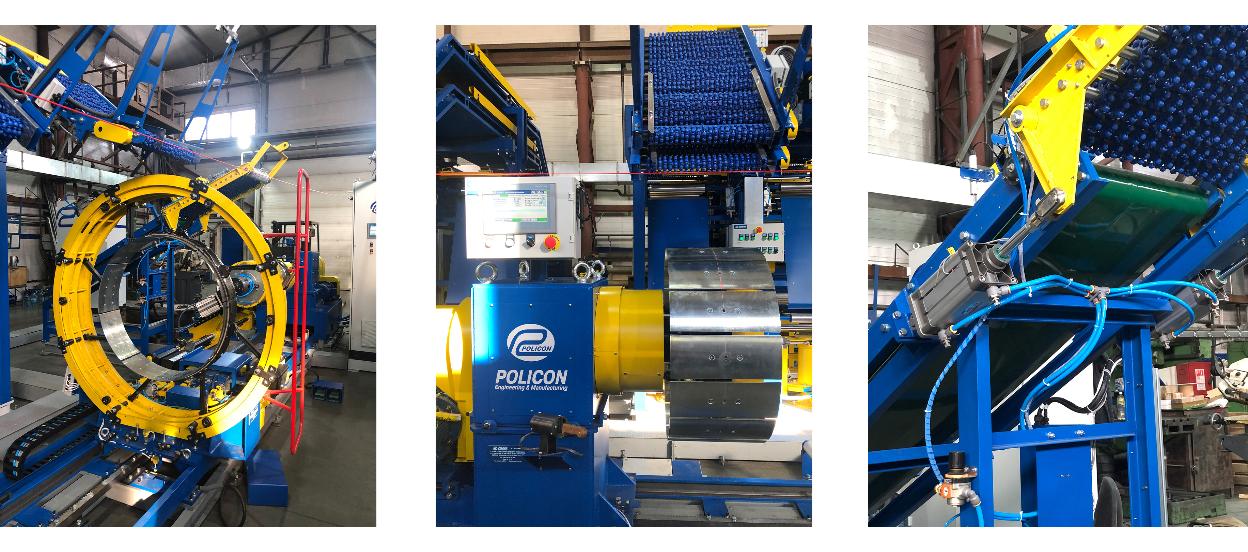

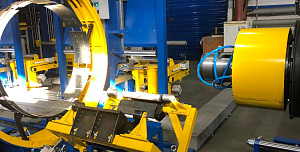

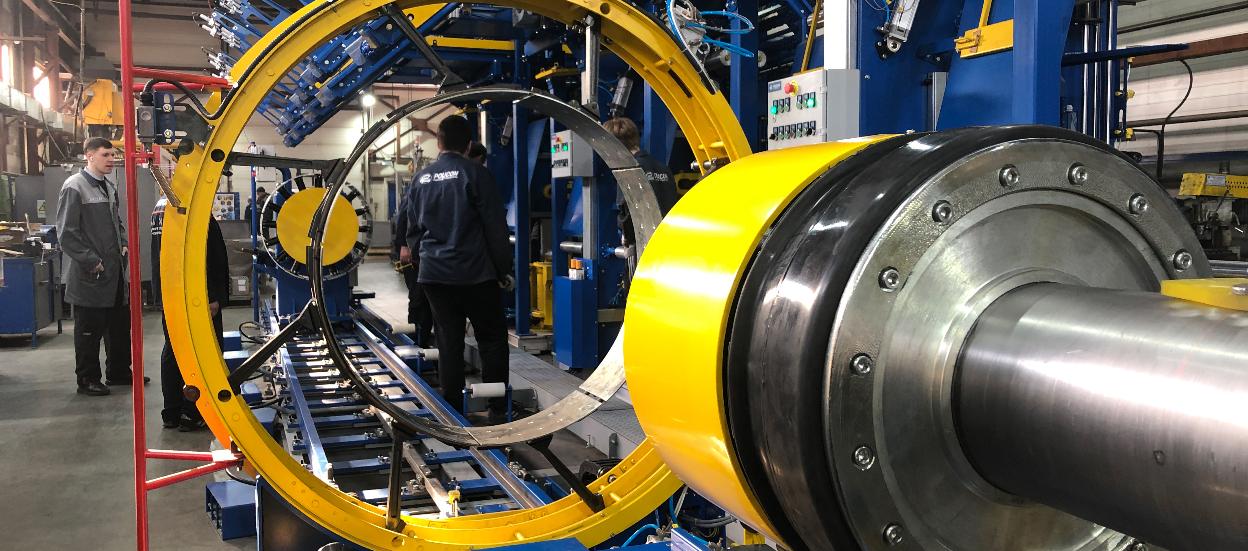

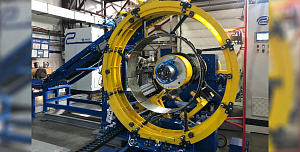

- После сборки брекерного браслета автоматический переносчик брекерного браслета снимает его с барабана брекерного станка и устанавливает по оси станка окончательной сборки, на барабане которого закреплен каркас покрышки, собранной на станке 1-й стадии сборки каркаса шины.
- При формовании каркаса на барабане 2-й стадии производится его соединение с брекерным браслетом, зафиксированном в переносчике станка.
- После формования каркаса с браслетом переносчик разжимается, расфиксирует браслет и возвращается в исходное положение.
- Далее оператор с помощью автоматического прикатчика производит операцию прикатки брекерного браслета к формованному каркасу.

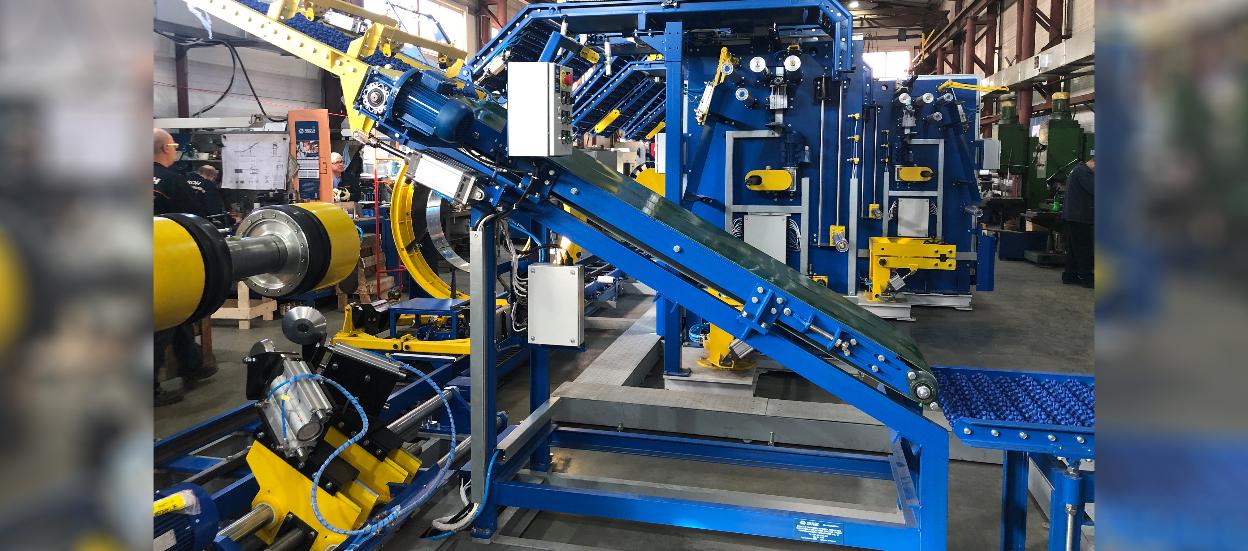

- За наложением с питателя протектора происходит его автоматическая прикатка.
- Далее собранную покрышку оператор с помощью трансфера снимает с формующего барабана станка 2-й стадии. Собранная покрышка готова к вулканизации.

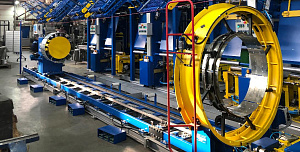

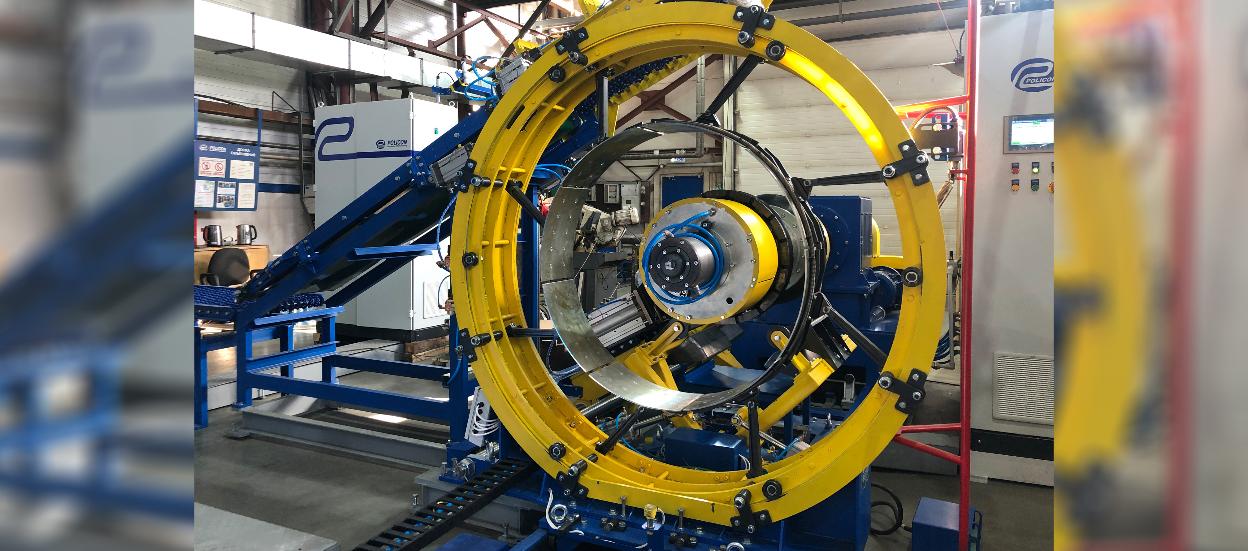

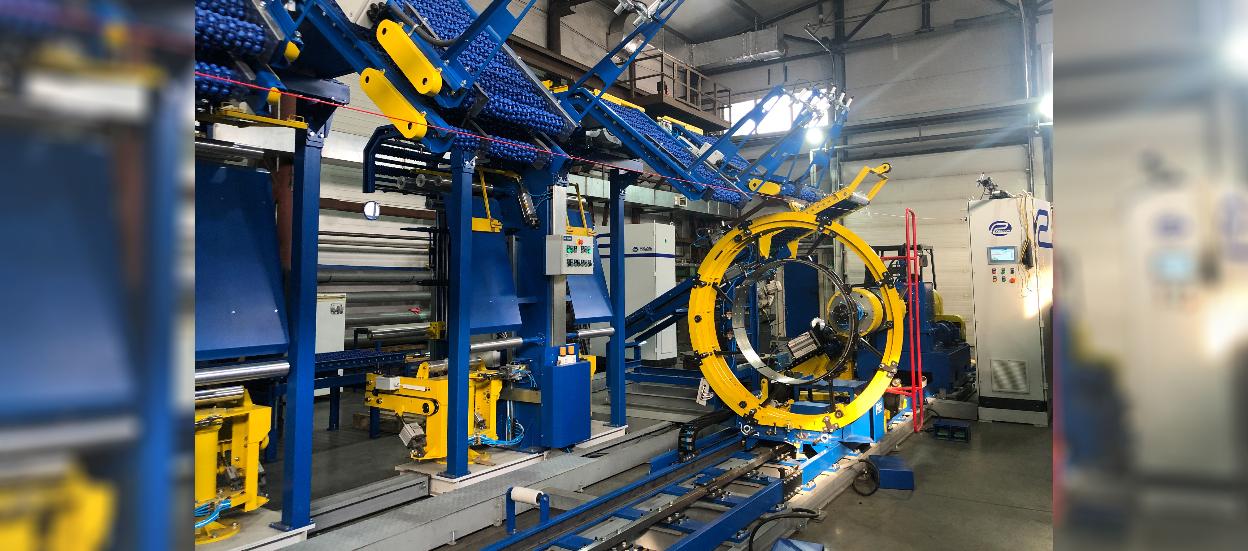

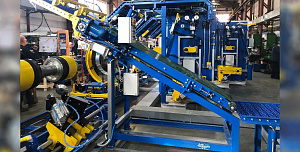

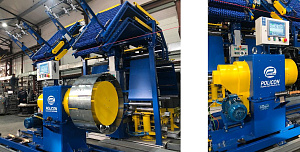

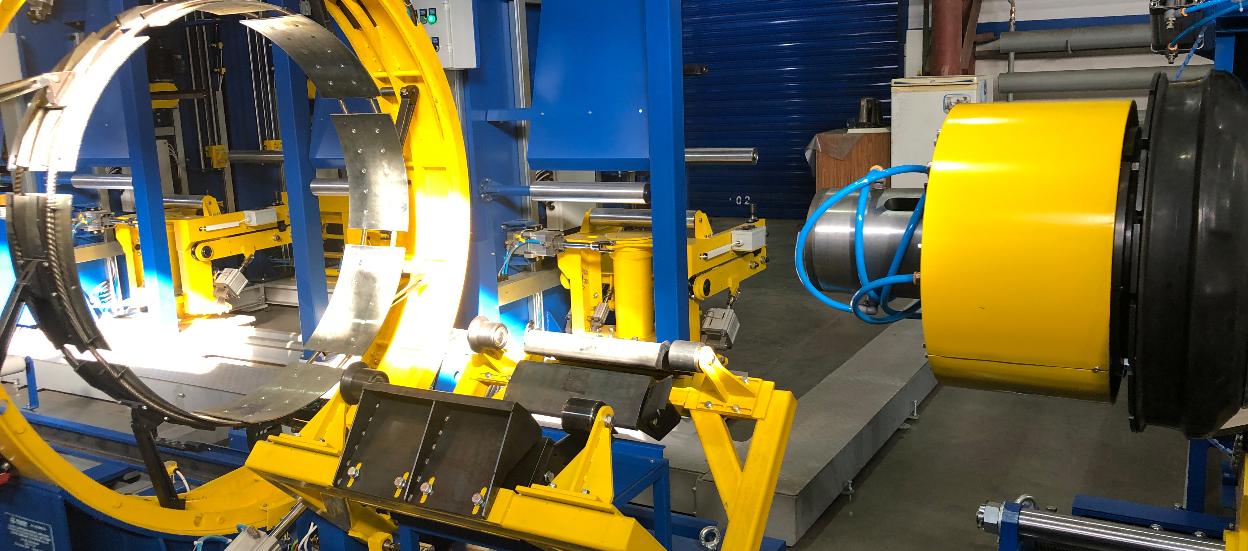

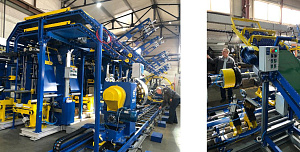

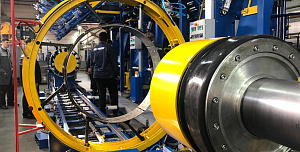

Фото
Видео
Станок с питателем брекера, питателем протектора и оснасткой для 2-ой стадии сборки авиационной шины самолёта ТУ-214 предназначен для 2-ой стадии сборки авиационной радиальной шины размером 1070х390R480 мод.4А (19"), с питателем брекера и питателем протектора.
Предусмотрена возможность сборки других размеров шин с посадочным диаметром 19-22" (с использованием дополнительно заказываемых комплектов сменных узлов).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
- Размер собираемых шин...19" (1070х390R480)
- Производительность, шт./ч...не менее 4-8
- Способ формирования...Бездиафрагменый
- Посадочный диаметр формирующего барабана:
- Режим управления при наладке...Ручной
- Количество слоёв брекера в питателе брекера, шт...10
- Размеры протектора, подаваемого с питателя:
- Норма обслуживания на станке:
Особенности станка для 2-й стадии сборки радиальной покрышки 19 дюймов:
Особенности работы:
Предусмотрена возможность сборки других размеров шин с посадочным диаметром 19-22" (с использованием дополнительно заказываемых комплектов сменных узлов).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
- Размер собираемых шин...19" (1070х390R480)
- Производительность, шт./ч...не менее 4-8
- Способ формирования...Бездиафрагменый
- Посадочный диаметр формирующего барабана:
- сжатых, мм...не более 450
- разжатых, мм...485
- Режим управления при наладке...Ручной
- Количество слоёв брекера в питателе брекера, шт...10
- Размеры протектора, подаваемого с питателя:
- длина, мм...max 3 500
- ширина, мм...max 430
- Норма обслуживания на станке:
- сборщик, чел...2
- помощник сборщика, чел...2
Особенности станка для 2-й стадии сборки радиальной покрышки 19 дюймов:
- движение формующего барабана вдоль всей линии питателей брекера;
- точное позиционирование по каждой оси питателя с помощью сервопривода.
Особенности работы:
- Оператор последовательно перемещает станок сборки брекерного браслета вдоль всей линии питателей брекера и производит сборку брекерного кольца.
- После сборки брекерного браслета автоматический переносчик брекерного браслета снимает его с барабана брекерного станка и устанавливает по оси станка окончательной сборки, на барабане которого закреплен каркас покрышки, собранной на станке 1-й стадии сборки каркаса шины.
- При формовании каркаса на барабане 2-й стадии производится его соединение с брекерным браслетом, зафиксированном в переносчике станка.
- После формования каркаса с браслетом переносчик разжимается, расфиксирует браслет и возвращается в исходное положение.
- Далее оператор с помощью автоматического прикатчика производит операцию прикатки брекерного браслета к формованному каркасу.
- За наложением с питателя протектора происходит его автоматическая прикатка.
- Далее собранную покрышку оператор с помощью трансфера снимает с формующего барабана станка 2-й стадии. Собранная покрышка готова к вулканизации.
