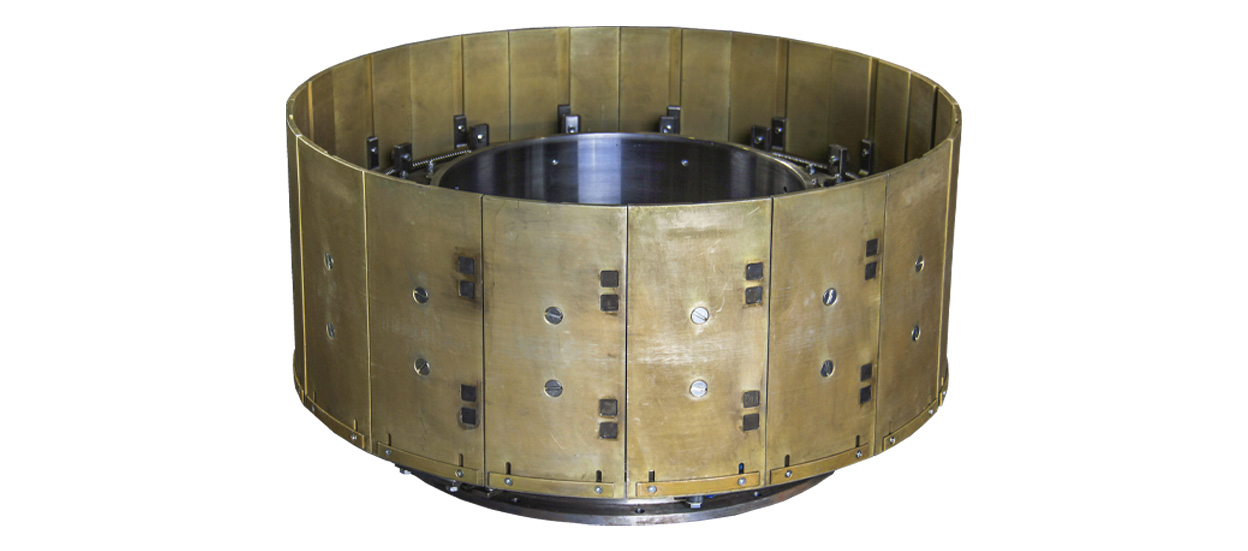

Брекерный барабан

Назад
Брекерный барабан устанавливается на станок СПК-23 и предназначен для сборки брекерного браслета на покрышку 11.00R20.

Описание

Барабан брекерный состоит из вала, закрепленного на планшайбе формующего барабана станка СПК-23. На консольном вала установлен корпус с радиальными пазами, в которых размещены радиально-подвижные ползуны от рычагов, соединенных с аксиально-подвижной по валу гильзой. На ползунах при помощи сменных проставок установлены сектора, образующие поверхность барабана.

Осевое перемещение гильзы осуществляется от трех пневмоцилиндров, установленных на валу. Возврат гильзы в исходное положение осуществляется пружинами. Воздух к пневмоцилиндрам подводится через шланг от отверстия в планшайбе сборочного станка СПК-23.

Данное изделие можно изготовить по ТЗ заказчика, учитывая его заданные параметры и особенности.

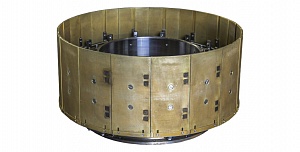

Фото

Видео

Барабан брекерный состоит из вала, закрепленного на планшайбе формующего барабана станка СПК-23. На консольном вала установлен корпус с радиальными пазами, в которых размещены радиально-подвижные ползуны от рычагов, соединенных с аксиально-подвижной по валу гильзой. На ползунах при помощи сменных проставок установлены сектора, образующие поверхность барабана.

Осевое перемещение гильзы осуществляется от трех пневмоцилиндров, установленных на валу. Возврат гильзы в исходное положение осуществляется пружинами. Воздух к пневмоцилиндрам подводится через шланг от отверстия в планшайбе сборочного станка СПК-23.

Данное изделие можно изготовить по ТЗ заказчика, учитывая его заданные параметры и особенности.
