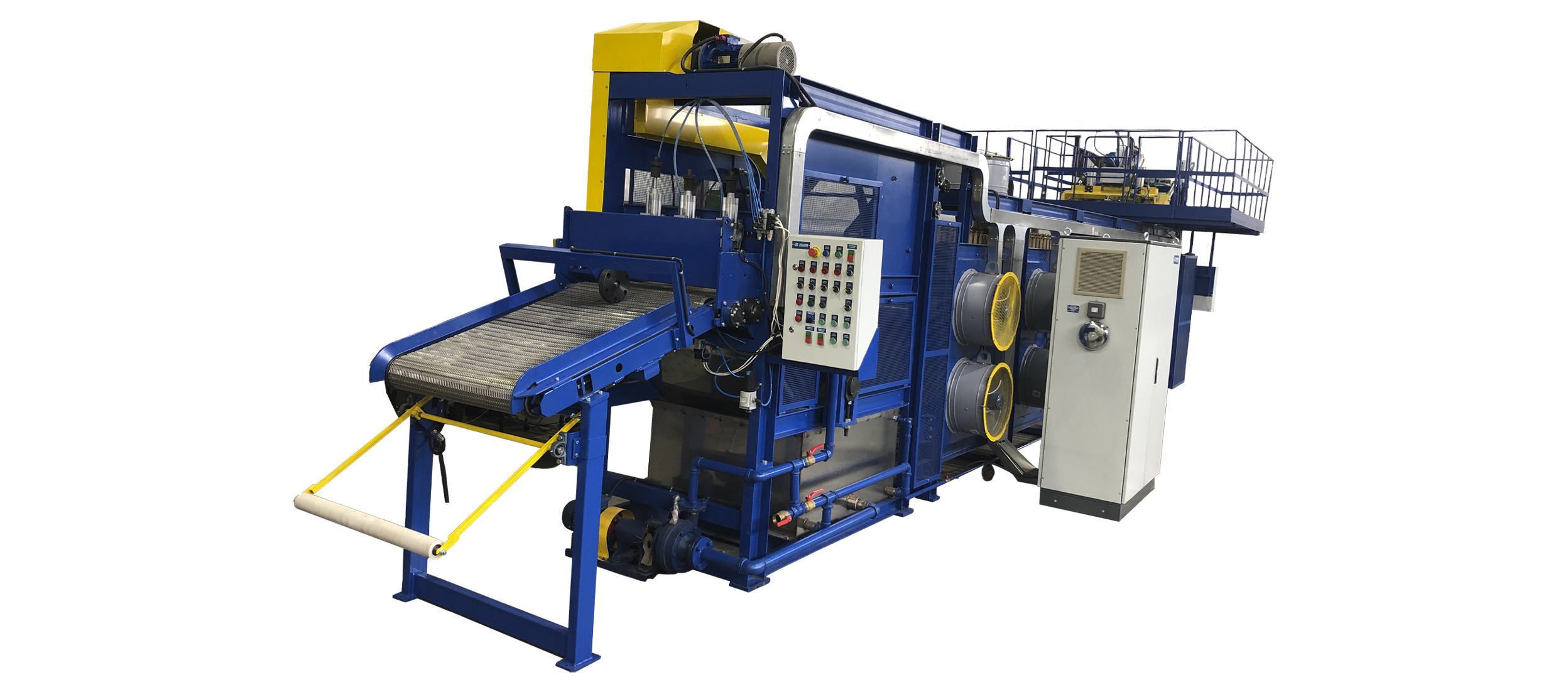

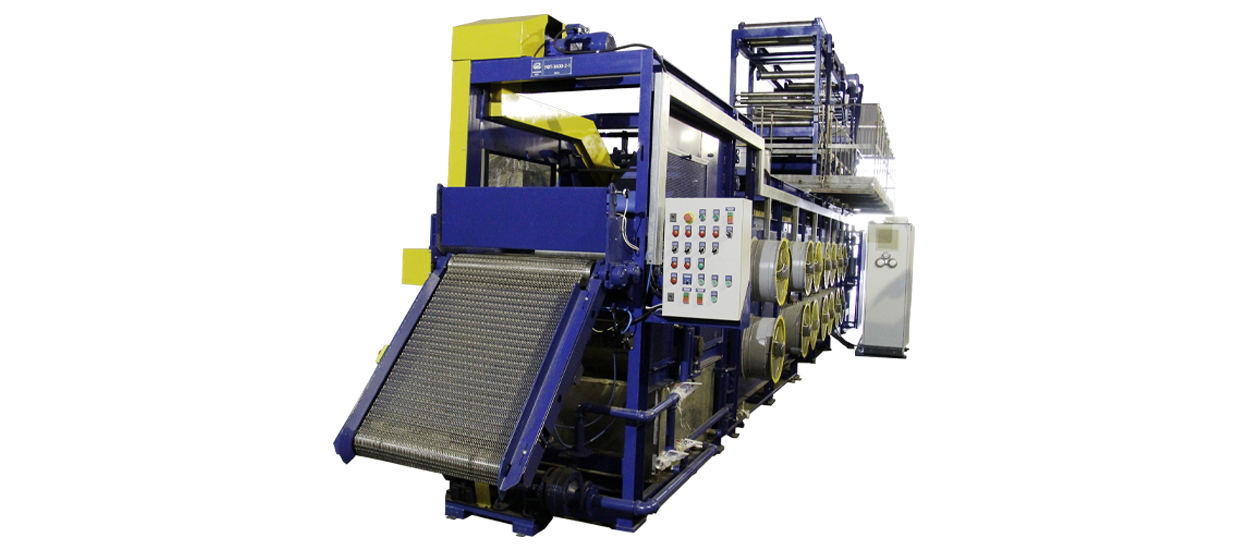

Установка фестонного типа для отбора и охлаждения листовой резины

Установка фестонного типа для отбора и охлаждения листовой резины

Назад

Предназначена для отбора листовых резиновых смесей от червячной машины с валковой головкой или вальцев, охлаждения, автоматического съёма ленты и укладки на поддоны в подготовительных производствах шинных, кабельных заводов и заводов РТИ.

Описание

Особенности исполнения установок:

• компактные размеры.
• ванна смачивания и элементы конструкции из нержавеющей стали.
• эффективное охлаждение резины.
• шаговая подача фестонов пневмоприводом.

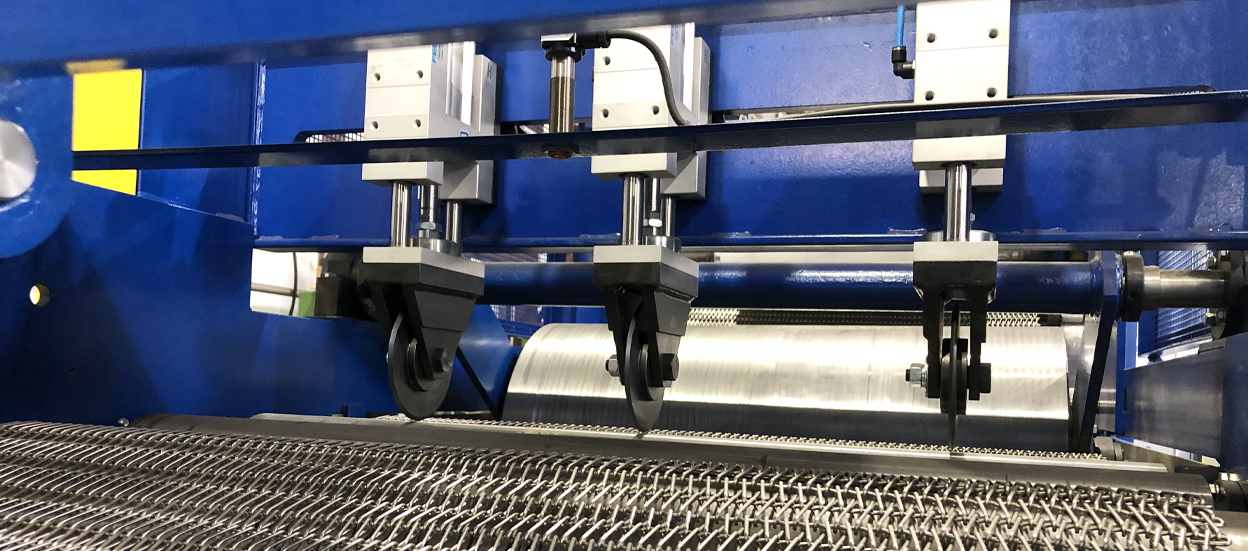

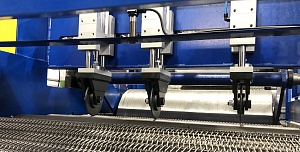

• продольный рез резиновой ленты на полосы.
• выемка, поперечный рез в автоматическом режиме, укладка ленты на поддоны.
• низкое энергопотребление.
• система управления установкой на базе программируемого контроллера.

Варианты исполнения:

• с укладкой резиновой ленты на первом этаже.

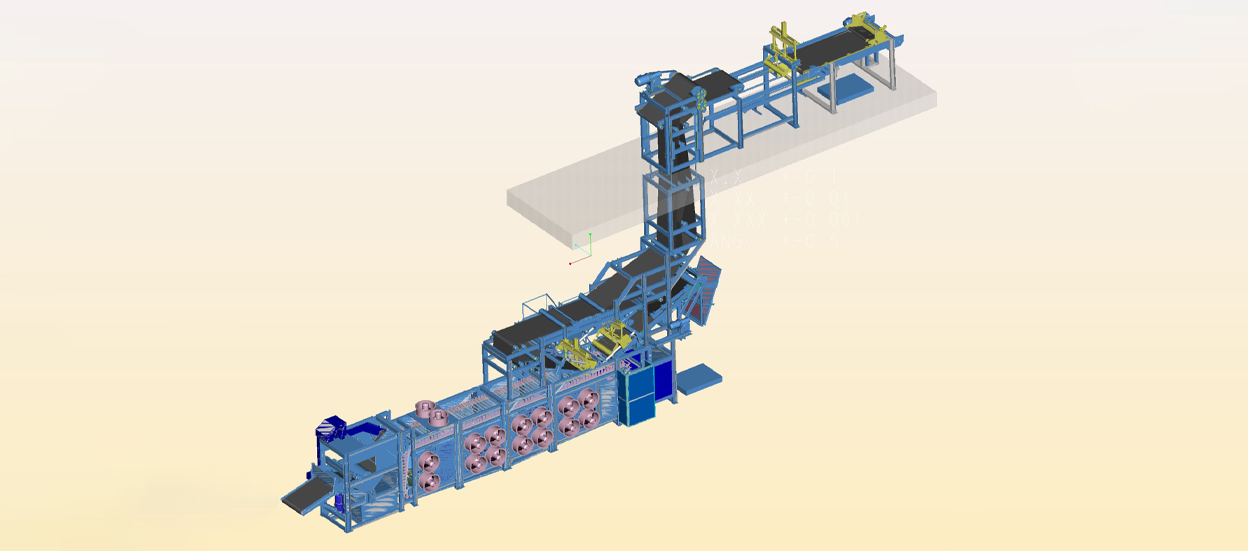

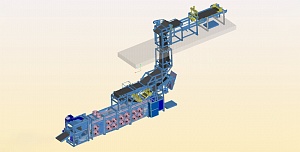

• с подъемом и укладкой резиновой ленты на втором этаже.
• с подъемом и укладкой резины на первом и втором этажах.

 По дополнительному заказу установка может быть укомплектована:

• поворотным устройством.
• постом отбора поддонов с охлажденной резиной.
• маркировочным устройством.
• устройством продольного раскроя на полосы шириной менее 100 мм.

 Выполняем изготовление и поставку установок УФТ производительностью от 600 до 7 500 кг/час.

Технические характеристики:

  Модель линии:   УФТ-1 500   УФТ-3 600   УФТ-4 100   УФТ-5 600
  Максимальная производительность, кг/ч      1 500      3 600      4 100      5 600
  Скорость резиновой ленты на выходе, м/мин      4 - 40      4 - 40      4 - 40      4 - 40
  Шаг фестона, мм       100       100       100       100
  Максимальная длина петли, мм      1 400      1 400      1 400      1 400
  Ширина полос после продольного раскроя, мм, min        100        100        100       100
  Вместимость камеры охлаждения, м         90        160        180        250
  Количество вентиляторов, шт          8         16         18         24
  Производительность вентилятора, м3/час       5 400       5 400       5 400      5 400
  Давление сжатого воздуха, МПа     0,4 - 0,6     0,4 - 0,6     0,4 - 0,6     0,4 - 0,6
  Установленная мощность электродвигателей, кВт, не более       13,0       14,0       17,0       19,0
                                                        Размеры охлаждаемой резиновой ленты, мм:
  Ширина, max       800        800        800       800
  Толщина      6 - 12      6 - 12      6 - 12      6 - 12
                                                           Температура резиновой ленты, оС, max:
  На входе       130       130       130       130
  На выходе        40        40        40        40
                                                                              Питание электросети:
  Напряжение, В       380       380      380      380
  Частота, Гц        50        50       50       50
                                                               Габаритные размеры, мм, не более
  Длина   10 500   13 000   14 300   16 700
  Ширина   2 800   2 800   2 800   2 800
  Высота   3 400   3 400   3 400   3 400


Данное изделие можно изготовить по ТЗ заказчика, учитывая его заданные параметры и особенности.
